品名 | 規格 | 壓力 | 材質 | |
內襯球閥 | DN15-300mm | PN1.6-2.5mpa | 鑄鋼 |
一、簡介

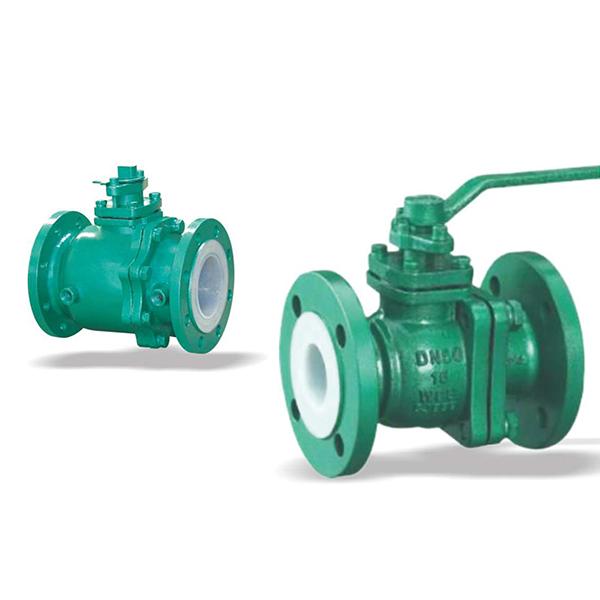

內襯球閥采用了氟塑料作為球閥的內襯,并配之以新型的帶桿球體結構,再加上其獨特的彈性唇式密封座結構,使其具有普通球閥的各項優點,能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩??勺鏖_關或調節之用,本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。?? |
---|
型號 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
工作壓力(MPa) | 1.0 | 1.6 | 1.0 | 1.6 | |
適用溫度(℃) | -10~150 | -20~150 | |||
適用介質 | 腐蝕性介質 | ||||
材料 | 閥體 | 鑄鐵內襯聚四氟乙烯 | 鑄鋼內襯聚四氟乙烯 | ||
球體 | 鑄鋼外包聚四氟乙烯 | ||||
密封圈 | 增強聚四氟乙烯 | 聚四氟乙烯 | |||
填料 | 聚四氟乙烯 |
DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | ㎏ | ||
15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 | ||
20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 | ||
25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 | ||
32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 | ||
40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 | ||
50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 | ||
65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 | ||
80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 | ||
100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 | ||
125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 | ||
150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 | ||
200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 | ||
250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
內襯球閥質量保證 | 內襯球閥服務承諾 |
---|---|
我們保證提供符合質量要求、相關標準的全新的無缺陷的產品。 向用戶介紹產品的性能和使用要求并提供有關的技術資料,免費對現場人員技術培訓,協助指導有關人員調試。 重大技術裝備項目和重點工程式項目配套的產品,歡迎用戶來訪監制。 | 產品在使用中我廠定期組織技術質檢部人員進行訪問,讓產品更好的投入使用。 實行“三包”服務(包退、包換、包修),易損件終身維修,非認為因素或操作不當?shù)膿p壞,1年內可免費更換。 發現質量問題,在接到用戶通知后,24小時內作出答復或派人員前往處理,做到問題不解決,服務不停止。 |
