| 品名 | 規格 | 壓力 | 材質 | |
| 升降式止回閥 | DN15-600mm | PN1.6-10mpa | 碳鋼；不銹鋼 |

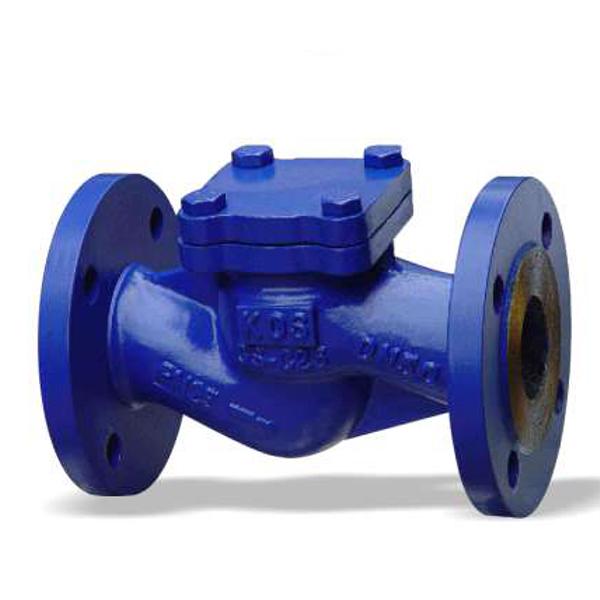

升降式止回閥是指依托介量自己運動而自動開、閉閥瓣，升降式止回閥擁有在停止介量倒流的閥門止回閥屬于一種自動閥門，當水泵開啟后，閥瓣在壓力水的作用下提升，使水流通過；當水泵突然停電時，壓力使水倒流，閥瓣在 自身重力作用下迅速關閉。??

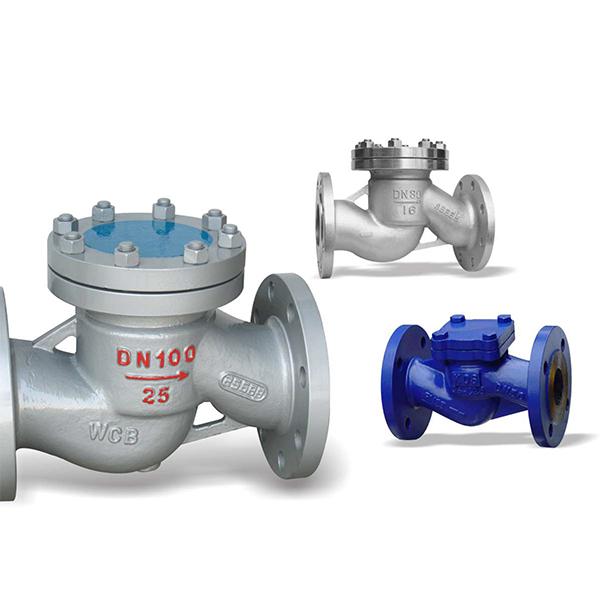

 升降式水平瓣止回閥 |  升降式垂直瓣止回閥 |  對夾升降式止回閥 |
升降式止回閥的構造與截止閥類似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自在升降，當介質逆流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其活動阻力較直通式小。
| PN（MPa） | 密封 | 氣密封 | 殼體 | 適用溫度 | 適用介質 |
| 2.5 | 2.75 | 0.6 | 3.75 | ≤550 | 蒸汽、水、 |
| 4 | 4.4 | 0.6 | 6 | ||
| 6.4 | 7.04 | 0.6 | 9.6 | ||
| 10 | 11 | 0.6 | 15 | 油品等 | |
| 2.5 | 2.75 | 0.6 | 3.75 | ≤150 | 弱腐蝕性 |
| 4 | 4.4 | 0.6 | 6 | ||
| 6.4 | 7.04 | 0.6 | 9.6 | ||
| 10 | 11 | 0.6 | 15 | 介質 |
| 零件名稱 | 閥體、閥蓋、閥瓣 | 閥體、閥瓣密封面 | 墊片 | 螺栓 |
| I | 鉻鉬鋼 | 硬質合金 | 鋼帶石棉纏繞式墊片 | 鉻鉬釩鋼 |
| P | 鉻鎳鈦不銹鋼 | 硬質合金 | 聚四氟乙稀 | 不銹鋼 |
| 通徑 DN | L | D | D1 | D2 | b | f | Z-фd | H | D3 | （㎏） |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-ф14 | 100 | - | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-ф14 | 105 | - | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-ф14 | 115 | 110 | 9 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-ф18 | 120 | 120 | 10 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-ф18 | 140 | 135 | 15 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 150 | 150 | 20 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-ф18 | 160 | 175 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-ф18 | 175 | 200 | 32 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-ф23 | 200 | 230 | 57 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-ф25 | 230 | 273 | - |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-ф25 | 265 | 330 | - |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-ф25 | 300 | 365 | - |
止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,升降式垂直瓣止回閥應安裝在垂直管道上。
5,升降式水平瓣止回閥應安裝在水平管道上。
6,在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7,安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。底閥應安裝在水泵吸水管路的底端。
8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
9,止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
